大多數(shù)不銹鋼材料都能制成鋼絲或棒材用于緊固件生產(chǎn)，有奧體不銹鋼、鐵素體不銹鋼、馬氏體不銹鋼、沉淀硬化不銹鋼。關(guān)于緊固件不銹鋼絲選用材料的問題，螺絲師傅是這么說的：緊固件是機(jī)械基礎(chǔ)件，需求量很大，通常螺栓、螺釘、鉚釘?shù)葹榱吮ＷC安全或者一般不用考慮溫度的影響惡劣的環(huán)境或其它危險(xiǎn)的工況。常用的材料有碳素鋼、低合金鋼和有色金屬。但在特定場(chǎng)合，緊固件材料需要滿足嚴(yán)重腐蝕或高強(qiáng)度的條件，有許多不銹鋼和超高強(qiáng)度不銹鋼應(yīng)運(yùn)而生。

通過對(duì)這五個(gè)方面進(jìn)行全面、綜合的考慮后，最后確定選用緊固件的牌號(hào)、品種、規(guī)格、材料標(biāo)準(zhǔn)。
不銹鋼材料的選擇主要從以下五方面來考慮。
1、對(duì)緊固件材料在機(jī)械性能方面，特別是強(qiáng)度方面的要求。
2、工況條件對(duì)材料的抗腐蝕性能方面的要求。
3、工作溫度對(duì)材料的耐熱性能（高溫強(qiáng)度、抗氧化性能）方面的要求。
4、生產(chǎn)工藝方面對(duì)材料加工性能方面的要求。
5、其它方面，例如重量、價(jià)格、采購(gòu)諸因素都要考慮。

奧氏體不銹鋼
奧氏體不銹鋼，是指在常溫下具有奧氏體組織的不銹鋼。
奧氏體鉻鎳不銹鋼包括著名的18Cr-8Ni鋼和在此基礎(chǔ)上增加Cr、Ni含量并加入Mo、Cu、Si、Nb、Ti等元素發(fā)展起來的高Cr-Ni系列鋼。
最常用的奧氏體不銹鋼是Fe-Cr-Ni系合金（即美國(guó)的AISI300系）；Fe-Cr-Ni-Mn系（即美國(guó)AISI200系）；特殊奧氏體不銹鋼等三種。

常用的牌號(hào)為302、303、304、305四個(gè)牌號(hào)，即所謂的"18-8"型奧氏體不銹鋼這四個(gè)牌號(hào)。不論是抗腐蝕性，還是其機(jī)械性能都相類似。選用的出發(fā)點(diǎn)是緊固件的生產(chǎn)工藝方法，而方法又取決于緊固件的尺寸和形狀，同時(shí)還取決于生產(chǎn)的數(shù)量。
302型用于采用機(jī)械加工的螺釘和自攻螺栓。
303型為了改善切削加工性能，303型不銹鋼中添加有少量的硫，用于采用棒料加工螺母。
304型適用于采用熱鐓工藝加工緊固件時(shí)，例如較長(zhǎng)規(guī)格的螺栓，大直徑的螺栓，它們均可能超出了冷鐓工藝的范圍。
305型適用于采用冷鐓工藝加工緊固件時(shí)，例如冷成形螺母、六角螺栓。
309型和310型，它們的含Cr量和含Ni量都比18-8型不銹鋼高，適用于高溫下工作的緊固件。
316和317型，它們均含有合金元素Mo，因此它們的高溫強(qiáng)度和耐蝕性能均比18-8型不銹鋼高。
321型和347型，321型含有較穩(wěn)定合金元素Ti，347型含有Nb，從而提高了材料的抗晶間腐蝕性能。適用于焊后不退火或在420～1013℃服役的緊固件。

鐵素體不銹鋼
鐵素體不銹鋼（400系）含鉻量在15%~30%，具有體心立方晶體結(jié)構(gòu)。這類鋼一般不含鎳，有時(shí)還含有少量的Mo、Ti、Nb等元素，這類鋼具有導(dǎo)熱系數(shù)大，膨脹系數(shù)小、抗氧化性好、抗應(yīng)力腐蝕優(yōu)良等特點(diǎn)，多用于制造耐大氣、水蒸氣、水及氧化性酸腐蝕的零部件。一般可分為普通鐵素體不銹鋼和高純鐵素體不銹鋼兩大類。

1、普通鐵素體
此類鋼包括低、中、高三種鉻含量。低鉻鐵素體不銹鋼，含鉻大約為11%～14%，如中國(guó)的00Cr12，0Cr13Al。美國(guó)的AISI400、405、406MF。此類鋼具有良好的韌性，塑性，冷變形性及可焊性。由于鋼中含有一定量鉻、鋁，因此有較好的抗氧化性和不銹性。405可用作石油精煉塔、槽襯里、蒸汽渦輪機(jī)葉片、耐高溫硫腐蝕裝置等。400用作家庭及辦公室用具等。409用于汽車排氣消音系統(tǒng)裝置及冷、溫水管等。中鉻鐵素體不銹鋼，鉻含量為14%～19%，如中國(guó)的1Cr17、1Cr17Mo。美國(guó)的AISI429、430、433、434、435、436、439。此類鋼有著較好的耐銹性和耐蝕性。其加工硬化系數(shù)較?。╪≈2），有著良好的深拉深性能，但延性較差。430用作建筑裝飾、汽車裝飾、廚房裝備、氣體燃燒器及硝酸工業(yè)裝置的部件等。434用于汽車，建筑的外部裝飾。439用作燃?xì)鉄崴?、煤、氣管線的軟管等。高鉻鐵素體不銹鋼含鉻量19%～30%，如中國(guó)的Cr18Si2、Cr25，美國(guó)的AISI442、443、446。此類鋼有良好的抗氧化性。442在大氣中斷續(xù)使用，上限溫度為1035℃，連續(xù)使用最高溫度為980℃。446有更好的抗氧化性。

430型普通鉻鋼，它的耐腐蝕性能和耐熱性能比410型好，有磁性，但它不能夠熱處理強(qiáng)化，適用于對(duì)而耐腐蝕和耐熱性能稍高的、強(qiáng)度要求一般的不銹鋼緊固件。

2、高純鐵素體
此類鋼含有極低碳、氮；高鉻、鉬、鈦、鈮等元素。如中國(guó)的00Cr17Mo、00Cr18Mo2、00Cr26Mol、00Cr30Mo2國(guó)外18-2、Cr26Mol、25Cr-5Ni-4Mo-Nb、MoNiT、Al29-4、Al29-4-2。這類鋼有良好的力學(xué)性能（特別是韌性），焊接性能，耐晶間腐蝕性，耐點(diǎn)蝕、縫隙腐蝕性，優(yōu)異的耐應(yīng)力腐蝕破裂性。如18-2在硝酸，醋酸，NaOH中有良好耐蝕性，在3%NaCl和FeCl3中耐點(diǎn)蝕性相當(dāng)或超過18-8奧氏體鋼，耐SCC性遠(yuǎn)超過18-8鋼。26CrMo鋼在許多介質(zhì)中耐腐蝕，特別是有機(jī)酸，氧化性酸，強(qiáng)堿中。在強(qiáng)氯化物介質(zhì)中有良好的耐點(diǎn)蝕性。在氯化物、硫化氫、過多硫酸及強(qiáng)堿中不產(chǎn)生應(yīng)力腐蝕開裂。30Cr-2Mo在保持耐應(yīng)力腐蝕同時(shí)具有更高耐點(diǎn)蝕、縫隙腐蝕性。加少量鎳的鋼，提高在還原性酸中的性能。

馬氏體不銹鋼
通過熱處理可以調(diào)整其力學(xué)性能的不銹鋼，通俗地說，是一類可硬化的不銹鋼。典型牌號(hào)為Cr13型，如2Cr13 ,3Cr13 ,4Cr13等。淬火后硬度較高，不同回火溫度具有不同強(qiáng)韌性組合，主要用于蒸汽輪機(jī)葉片、餐具、外科手術(shù)器械。根據(jù)化學(xué)成分的差異，馬氏體不銹鋼可分為馬氏體鉻鋼和馬氏體鉻鎳鋼兩類。根據(jù)組織和強(qiáng)化機(jī)理的不同，還可分為馬氏體不銹鋼、馬氏體和半奧氏體（或半馬氏體）沉淀硬化不銹鋼以及馬氏體時(shí)效不銹鋼等。

標(biāo)準(zhǔn)的馬氏體不銹鋼是：403、410、414、416、416(Se)、420、430、431、440A、440B和440C型，有磁性；這些鋼材的耐腐蝕性來自“鉻”，其范圍是從11.5至18%，鉻含量愈高的鋼材需碳含量愈高，以確保在熱處理期間馬氏體的形成，上述三種440型不銹鋼很少被考慮做為需要焊接的應(yīng)用，且440型成份的熔填金屬不易取得。

10型和416型可以熱處理強(qiáng)化，硬度在35～45HRC，機(jī)加工性能良好，用于一般用途的耐熱耐腐蝕緊固件。416型含硫量稍高，是易切削不銹鋼。
 420型，含硫量≧0.15％，機(jī)械性能提高，可以熱處理強(qiáng)化，最大硬度值53～58HRC，用于要求較高強(qiáng)度的緊固件。
標(biāo)準(zhǔn)馬氏體鋼材的改良，含有類如鎳、鉬、釩等的添加元素，主要是用于將標(biāo)準(zhǔn)鋼材受限的容許工作溫度提升至高于1100K，當(dāng)添加這些元素時(shí)，碳含量也增加，隨著碳含量的增加，在焊接物的硬化熱影響區(qū)中避免龜裂的問題變成更嚴(yán)重。

沉淀硬化不銹鋼
沉淀硬化不銹鋼(precipitation hardening stainless steel)是指在不銹鋼化學(xué)成分的基礎(chǔ)上添加不同類型、數(shù)量的強(qiáng)化元素，通過沉淀硬化過程析出不同類型和數(shù)量的碳化物、氮化物、碳氮化物和金屬間化合物，既提高鋼的強(qiáng)度又保持足夠的韌性的一類高強(qiáng)度不銹鋼，簡(jiǎn)稱PH鋼。沉淀硬化不銹鋼根據(jù)其基體的金相組織可以分為馬氏體型、半奧氏體型和奧氏體型3類。

沉淀硬化不銹鋼具有高強(qiáng)度、高韌性、高耐蝕性、高抗氧化性和優(yōu)良的成型性、焊接性等綜合性能。

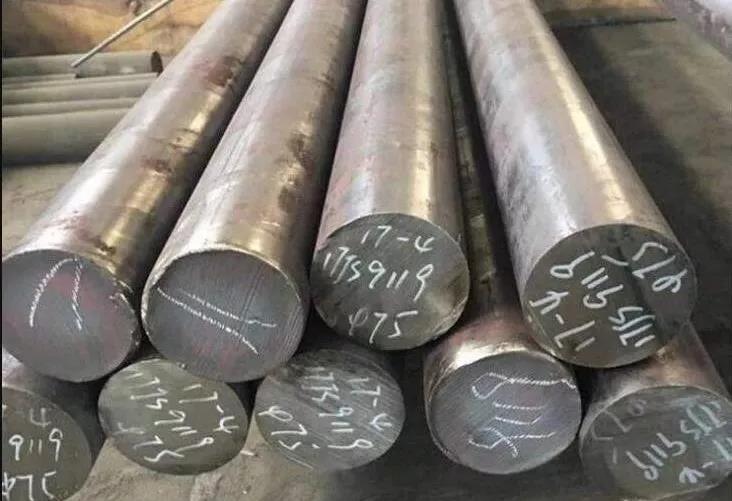

 1、17-4PH，PH15-7Mo，它們可以得到比通常的18-8型不銹鋼更高的強(qiáng)度，因而被用于高強(qiáng)度、耐腐蝕不銹鋼緊固件。
 2、A-286，一種非標(biāo)準(zhǔn)不銹鋼，比常用的18-8型不銹鋼有更高的耐腐蝕性能，以及在溫度增高時(shí)仍具有良好的機(jī)械性能。用做高強(qiáng)度、耐熱、耐腐蝕緊固件，可使用到650～700℃。
